Comment changer un fusible sur un tableau électrique en toute sécurité ?
Un fusible qui saute peut entraîner la coupure d’une partie de votre installation électrique. Sur un tableau équipé de porte-fusibles, son remplacement est une opération relativement simple, à condition de respecter certaines précautions. Alors, comment changer un fusible sur un tableau électrique sans prendre de risques et comment identifier celui qui doit être remplacé ?
Dans ce guide, ACSI-ENERGIE vous explique les étapes à suivre pour repérer un fusible défectueux, choisir le bon modèle et le remplacer en toute sécurité. Vous saurez également dans quelles situations il est préférable de faire appel à un électricien.
À quoi sert un fusible dans une installation domestique ?
Le fusible joue un rôle important dans la protection de votre installation électrique. Selon les principes de prévention du risque électrique de l’INRS, il agit comme un point faible volontaire : il fond lorsque le courant dépasse une valeur donnée (par exemple 10 A ou 16 A), ce qui ouvre le circuit électrique et coupe immédiatement l’alimentation. Il permet ainsi de protéger vos câbles et vos appareils contre les risques d’incendie liés à un échauffement excessif.
Deux types d’anomalies peuvent provoquer cette coupure. D’une part, les surcharges, qui surviennent lorsque trop d’appareils ou des appareils trop puissants sont utilisés sur un même circuit. Par exemple, brancher un radiateur de 3 000 W et un aspirateur de 2 000 W sur une même ligne de 16 A peut dépasser l’ampérage maximal supporté. D’autre part, les courts-circuits, qui se produisent lors d’un contact accidentel entre des éléments à des potentiels différents, comme le fil de phase et le neutre.
Dans les deux cas, la surintensité entraîne un échauffement. Le fusible intervient alors en coupant le courant pour protéger l’installation. Comprendre son fonctionnement permet de mieux identifier l’origine du problème avant de chercher à remplacer un fusible sur un ancien tableau électrique.
Comment savoir si un fusible est grillé ou défectueux ?
Avant de procéder au remplacement, vous devez identifier le composant en panne. Sur un tableau électrique ancien, plusieurs indices visuels permettent de repérer un fusible grillé. Les modèles modernes de cartouches cylindriques sont souvent équipés d’un témoin de fusion : une petite pastille rouge qui se détache ou disparaît lorsque le fil intérieur a fondu.
Si vos fusibles ne possèdent pas de voyants, l’identification visuelle est impossible. Il faut alors procéder par élimination ou utiliser un testeur. Un fusible défectueux présente une résistance infinie, bloquant le passage de l’électricité. Repérer la zone de la maison privée de courant (éclairage ou prises) vous aidera à cibler le porte-fusible correspondant sur votre tableau, facilitant ainsi l’opération de contrôle.
Quelles sont les précautions à prendre pour remplacer un fusible en toute sécurité ?
Couper l’alimentation générale au disjoncteur principal
L’électricité ne pardonne aucune erreur. Les opérations effectuées hors tension sont les seules présentant une sécurité totale pour l’intervenant. Avant de toucher à votre tableau, vous devez impérativement couper l’alimentation générale en abaissant la manette du disjoncteur principal (souvent appelé disjoncteur de branchement ou disjoncteur d’abonné).
Une simple coupure visuelle de la manette ne suffit pas. Il faut vérifier impérativement l’absence de tension (VAT) après avoir séparé l’installation de la source d’énergie. Utilisez un vérificateur d’absence de tension ou un multimètre sur les bornes accessibles pour vous assurer qu’aucun courant résiduel ne circule (la valeur doit être de 0 Volt) avant de manipuler le moindre câble ou porte-fusible.
Choisir le bon modèle et calibre de fusible de remplacement
Pour remplacer un fusible défectueux, il est important de choisir un modèle identique, avec le même calibre. N’installez jamais un fusible de calibre supérieur : le circuit ne serait plus correctement protégé, avec un risque d’échauffement des fils pouvant aller jusqu’à l’incendie.
Pour choisir le fusible adapté, voici les principales correspondances à connaître :
| Calibre du fusible | Section du fil (mm²) | Utilisation courante dans la maison |
| 10 A | 1,5 mm² | Éclairage (jusqu’à 8 points lumineux) |
| 16 A | 1,5 ou 2,5 mm² | Prises de courant classiques (jusqu’à 8 prises) |
| 20 A | 2,5 mm² | Prises spécialisées (four, lave-linge, lave-vaisselle) |
| 32 A | 6 mm² | Plaque de cuisson électrique |
Vérifiez également les dimensions de la cartouche (par exemple 8,5 × 23 mm ou 10,3 × 25,8 mm) afin de choisir un fusible compatible avec le porte-fusible de votre tableau électrique.
Les étapes pour changer un fusible pas à pas

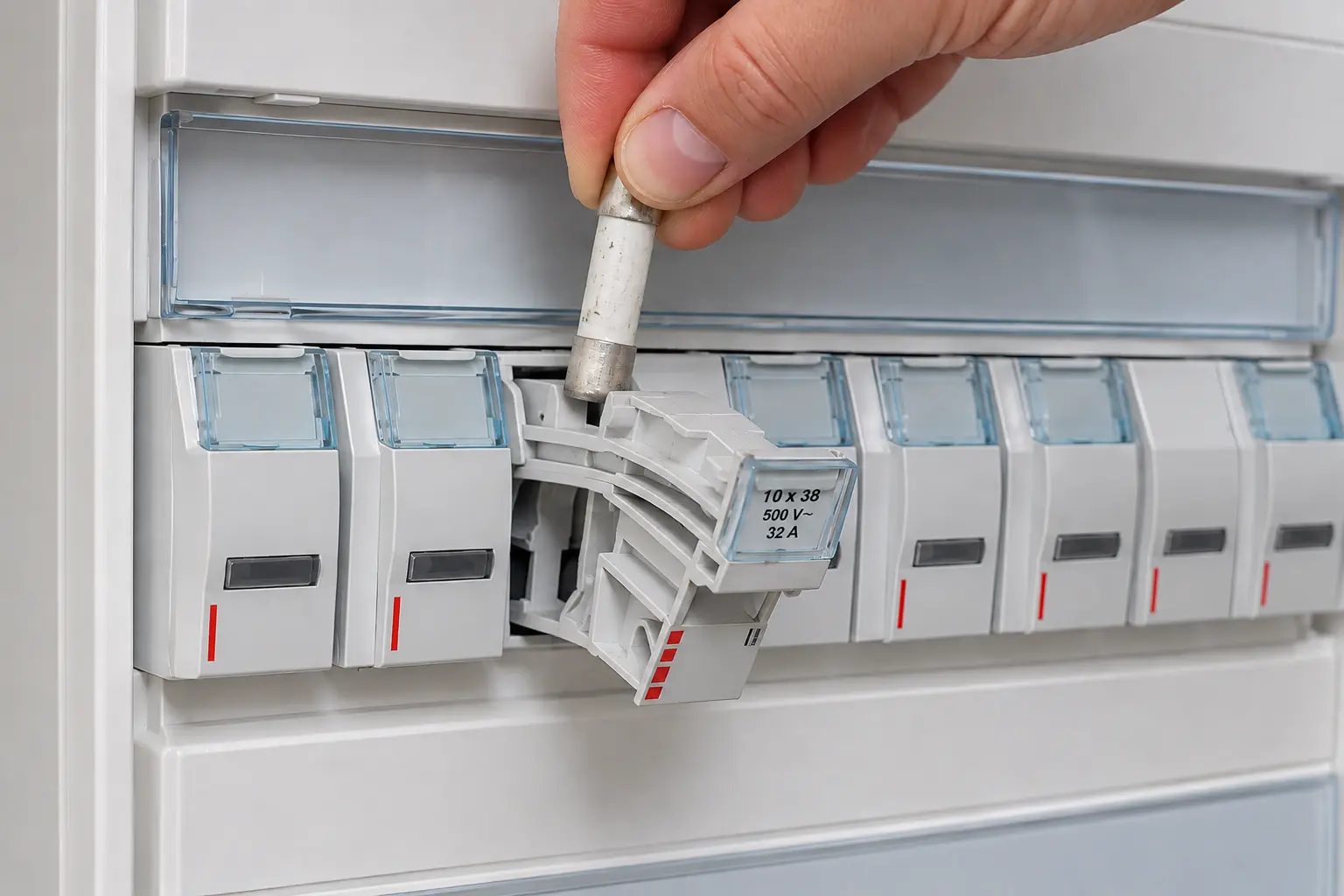

Retirer le porte-fusible et la cartouche usagée
Une fois le courant coupé, ouvrez délicatement le porte-fusible (à tiroir ou à bascule) pour extraire la cartouche usagée. Lors de cette étape, il est recommandé de contrôler que le matériel n’est pas détérioré (plastique fondu, traces de brûlures, contacts oxydés) et qu’il possède a minima un indice de protection IP2X. Cet indice garantit qu’aucun doigt (objet de 12,5 mm de diamètre) ne peut entrer en contact avec les parties actives sous tension. Si le support est noirci ou endommagé, l’intervention d’un électricien est requise pour remplacer le module complet.
Tester le fusible avec un multimètre en cas de doute
Si votre fusible ne possède pas de pastille témoin, utilisez un multimètre réglé sur la fonction ohmmètre (ou test de continuité). Placez les pointes de touche sur chaque extrémité de la cartouche :
- si le multimètre émet un bip ou affiche une valeur proche de 0 ohm, le fusible est en bon état de fonctionnement ;
- s’il affiche « 1 » ou « OL » (Over Limit), le filament interne est rompu : le fusible est bel et bien grillé et nécessite un remplacement.
Insérer le nouveau composant et réarmer le circuit
Placez la nouvelle cartouche dans son logement. Il est impératif d’utiliser un porte-fusible assurant la protection de l’opérateur contre les projections en court-circuit. Refermez fermement le tiroir ou la bascule jusqu’au clic de verrouillage. Une fois l’opération terminée et vos mains éloignées du tableau, vous pouvez réarmer le disjoncteur général pour rétablir l’alimentation et vérifier le bon fonctionnement de vos appareils.
Moderniser son installation : remplacer ses fusibles par des disjoncteurs
Bien que savoir comment changer un fusible sur un tableau électrique soit utile, les normes électriques actuelles (notamment la norme NF C 15-100) imposent l’utilisation de disjoncteurs divisionnaires pour toute nouvelle installation ou rénovation majeure. Contrairement aux anciens plombs qui fondent et nécessitent un remplacement systématique, les disjoncteurs modernes se contentent de basculer en cas de défaut.
Remplacer ses fusibles par des disjoncteurs modulaires (fixés sur rail DIN) offre un confort indéniable : un simple réarmement de la manette suffit après avoir éliminé la cause de la panne. De plus, ils assurent une coupure omnipolaire (phase et neutre simultanément), augmentant drastiquement la sécurité de votre maison contre les risques d’électrisation. ACSI-ENERGIE accompagne les particuliers dans cette modernisation pour garantir des installations fiables et conformes aux normes en vigueur.
Maintenir la sécurité de son installation électrique au quotidien
La sécurité de votre installation électrique ne s’arrête pas au simple remplacement d’une cartouche. Des déclenchements fréquents sont souvent le symptôme d’un problème sous-jacent plus grave, comme un câblage vétuste, une isolation défaillante ou une inadéquation entre la puissance de vos appareils et la capacité de votre réseau.
Dans ces situations, faire appel à un professionnel qualifié permet de réaliser un diagnostic complet de votre tableau et de garantir la conformité de vos équipements. ACSI-ENERGIE intervient sur Toulouse et ses alentours pour identifier les faiblesses de vos circuits, équilibrer les charges et vous conseiller sur la modernisation de votre système, assurant ainsi la protection durable de votre logement.
FAQ – Remplacement d’un fusible électrique
Un fusible est mort si sa pastille témoin rouge a disparu, ou si un testeur de continuité (multimètre) n’émet aucun signal lorsqu’il est placé à ses extrémités. Une coupure ciblée sur certaines prises ou éclairages confirme souvent son emplacement sur le tableau.
Ne tentez pas de remettre un troisième fusible. Selon l’INRS, un déclenchement instantané peut provenir d’un court-circuit d’impédance quasi nulle sur votre réseau. Débranchez tous les appareils du circuit concerné ; si le problème persiste, contactez immédiatement un électricien car le défaut provient directement du câblage encastré.
La mise aux normes (NF C 15-100) n’est pas rétroactivement obligatoire pour les installations existantes qui ne subissent aucune modification. Elle devient exigée en cas de rénovation lourde, de création de nouveaux circuits ou pour garantir une sécurité optimale lors de la revente d’un bien immobilier.
